Rua Darci Vargas x Rua Dr. Miguel Ferreira – Guarulhos/SP

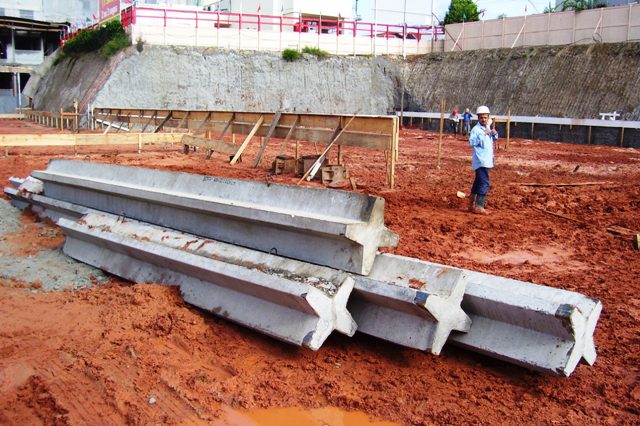

-Foto em 28/07/09 – Estacas pré-moldadas tipo estrela.

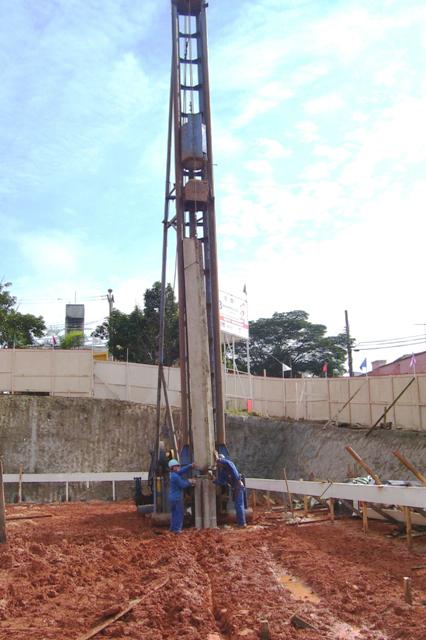

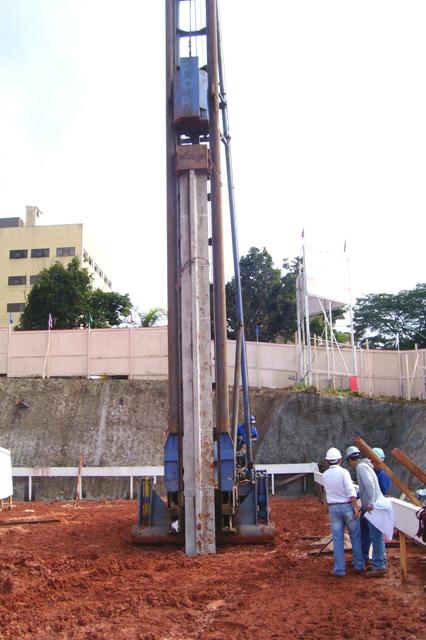

-Foto em 28/07/09 – Iniciando cravação das estacas pré-moldadas.

-Foto em 28/07/09 – Cravado 1 elemento de estaca e levantando 2.

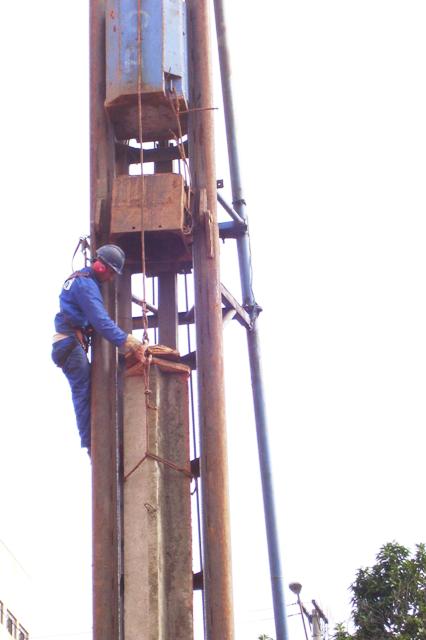

-Foto em 28/07/09 – Posicionando bolacha (amortecedor) na cabeça da estaca.

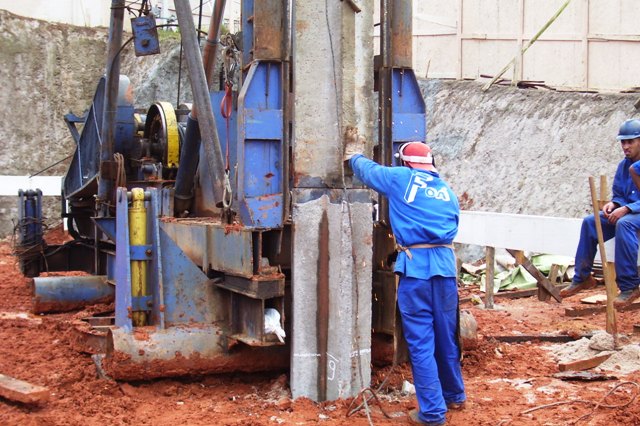

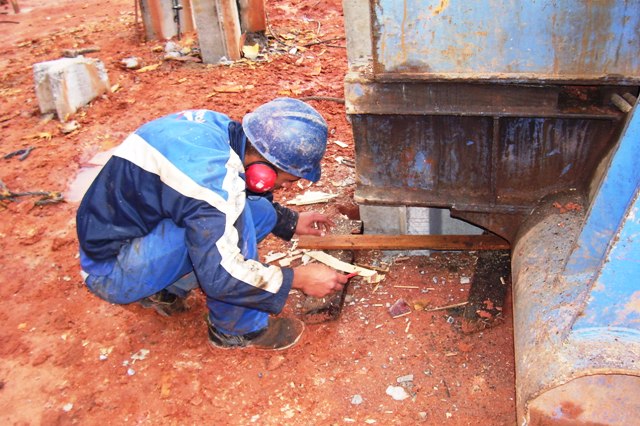

-Foto em 28/07/09– Acertando pé da estaca para emenda.

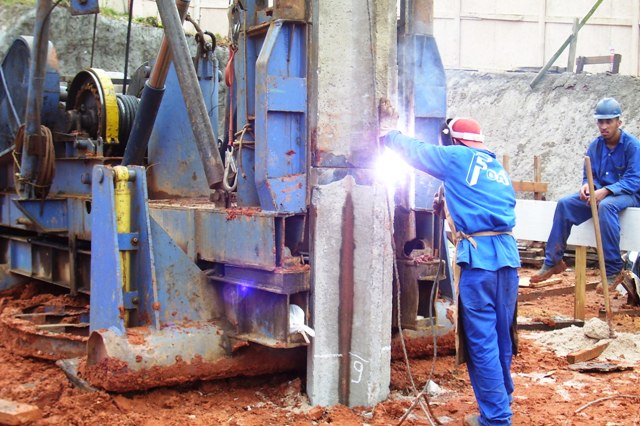

-Foto em 28/07/09– Executando emenda de estacas com solda nos anéis.

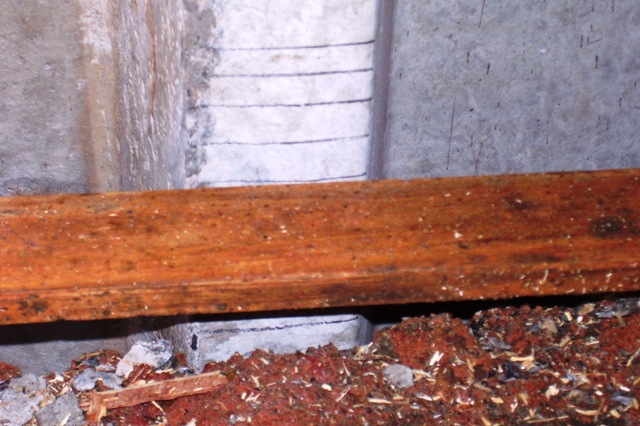

-Foto em 21/08/09– Tirando negas na estacas.

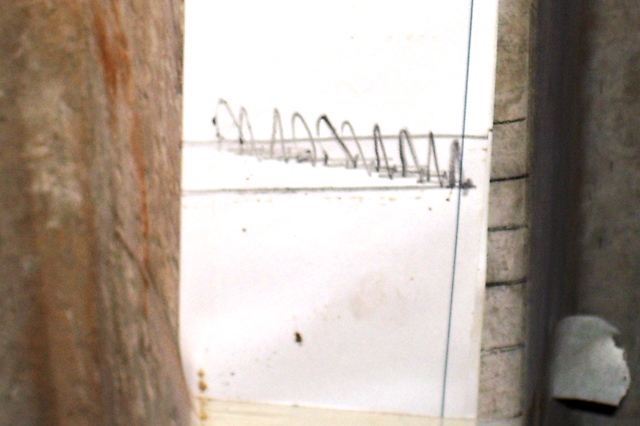

-Foto em 21/08/09 – Estaca cravada e confirmada com negas menores que 2,0cm.

-Foto em 21/08/09 – Confirmando capacidade de carga na estaca com repique elástico.

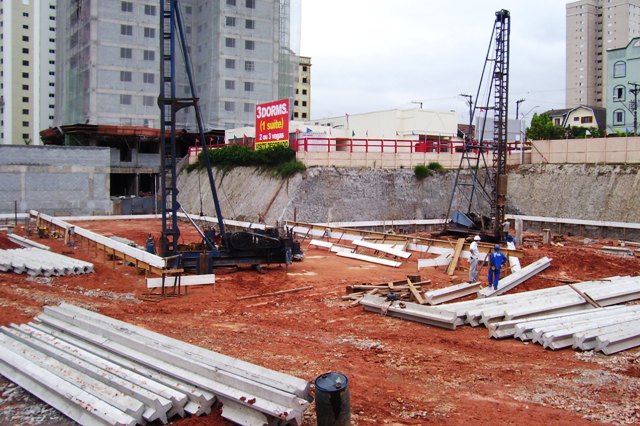

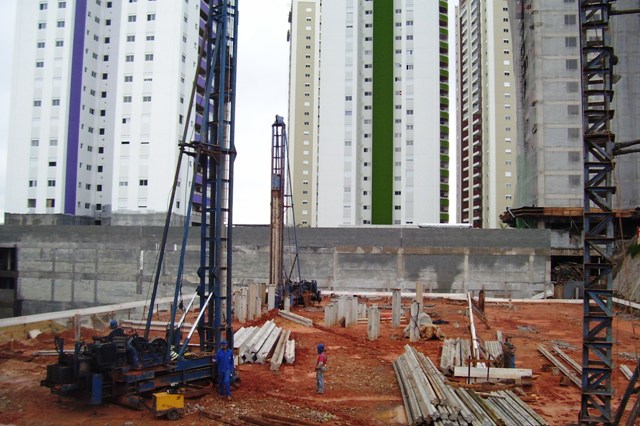

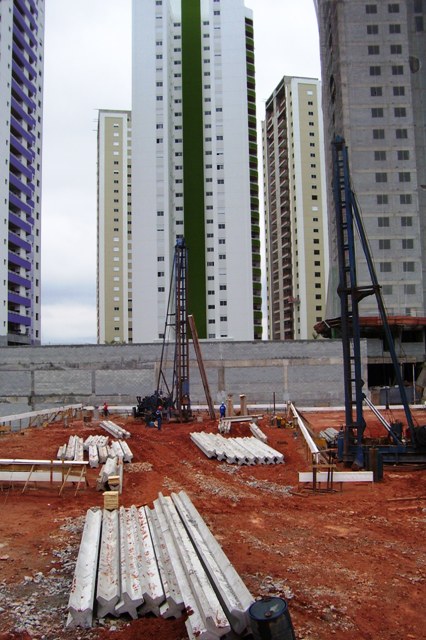

Foto em 15/09/09- Mobilizado + 2 bate estacas para acelerar cravação das estacas.

-Foto em 15/09/09 – Vista geral da obra.

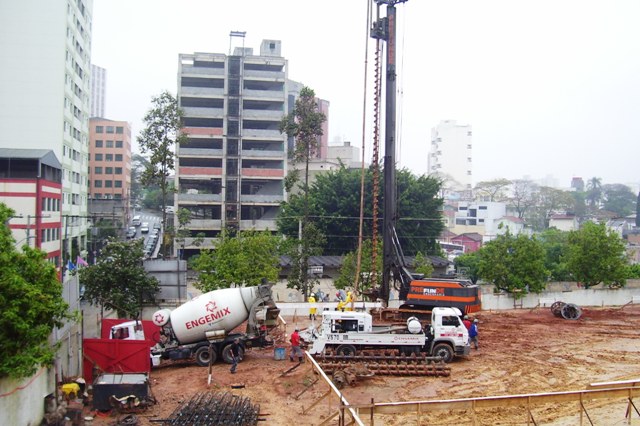

-Foto em 22/09/09 – Iniciando fundação da 3 Torre em estacas tipo hélice continua.

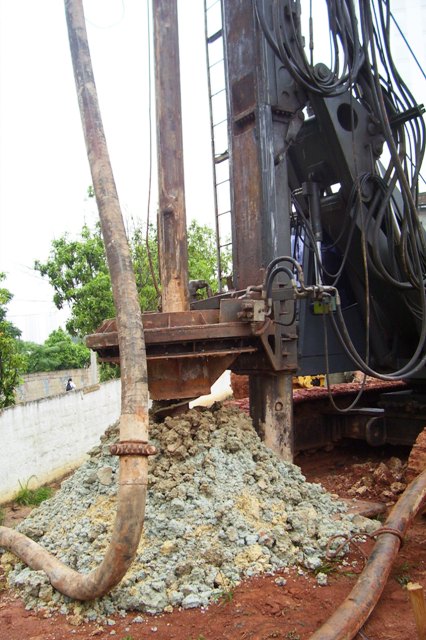

-Foto em 22/09/09 - Iniciando perfuração da estaca.

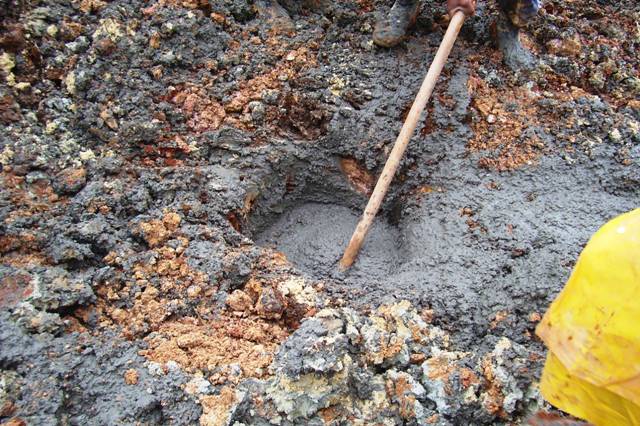

-Foto em 22/09/09 –Estaca concretada.

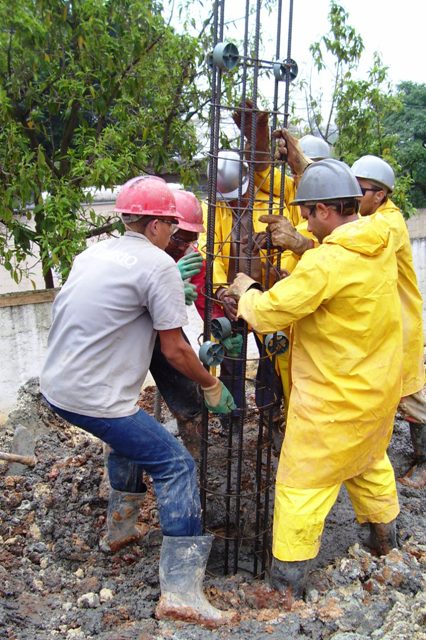

-Foto em 22/09/09 – Posicionando armação na estaca.

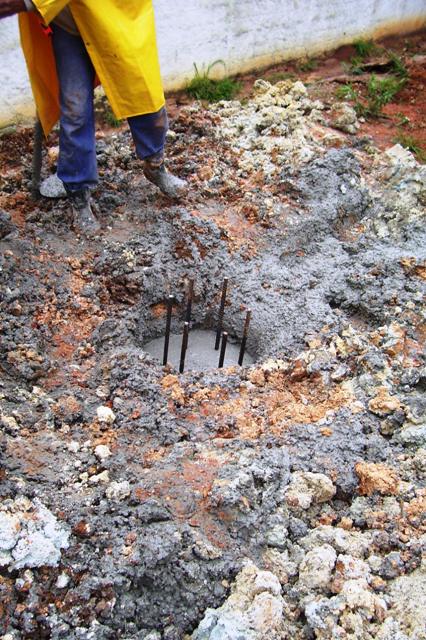

-Foto em 22/09/09 – Armação da estaca posicionada.

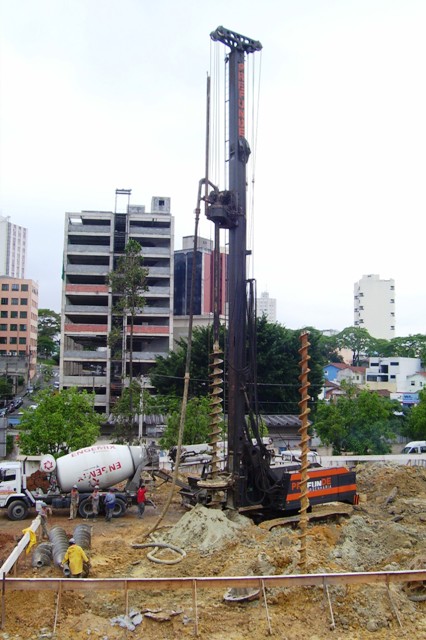

-Foto em 16/10/09 – Vista da Maquina Hélice continua.

-Foto em 27/10/09 – Cravando estacas pré-moldada na Torre central.

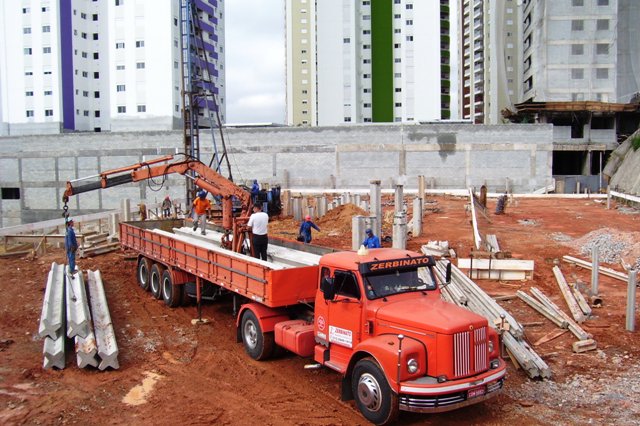

-Foto em 10/11/09 – Descarregando estacas da carreta.

-Foto em 18/11/09 – Concluindo cravação das estacas na Torre Central.

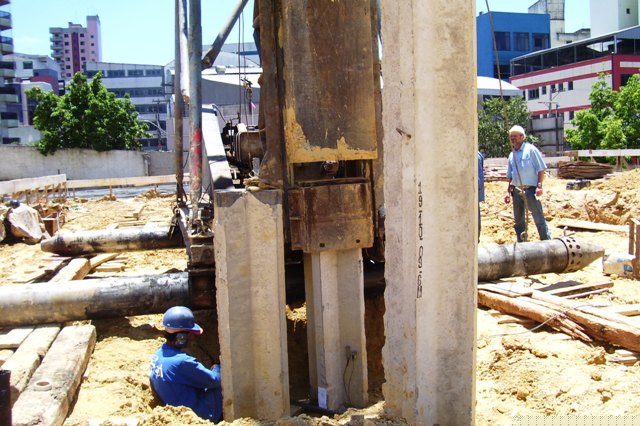

-Foto em 18/11/09 – Preparando estaca para execução de prova de carga dinâmica (PDA).

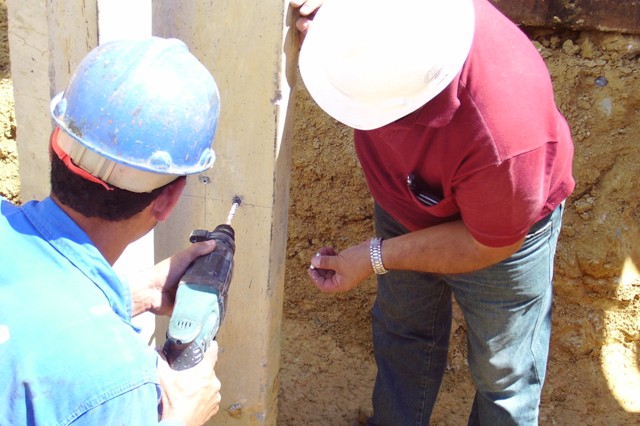

-Foto em 18/11/09– Perfurando estacas para instalação de sensores.

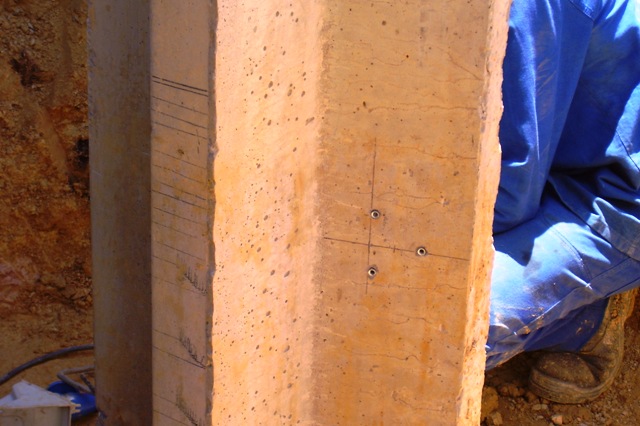

-Foto em 18/11/09 – Estaca perfurada e preparada.

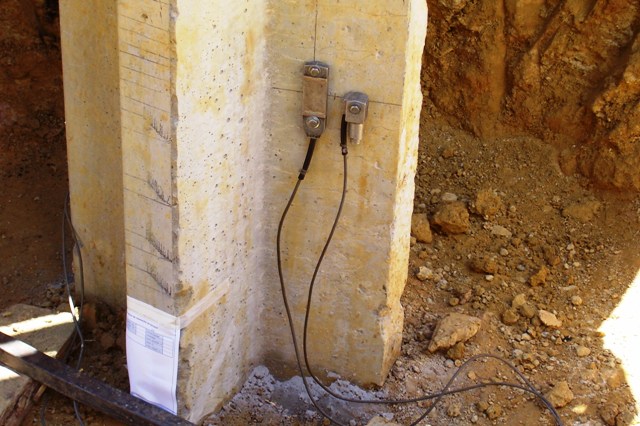

-Foto em 18/11/09 – Sensor instalado para prova de carga dinâmica com bate estacas de queda livre.

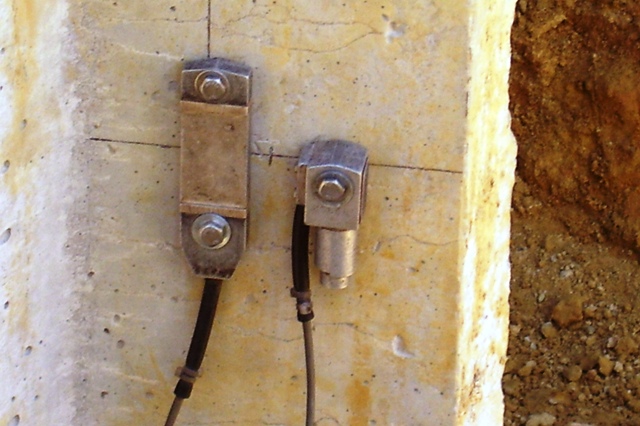

-Foto em 18/11/09 – Detalhe do sensor.

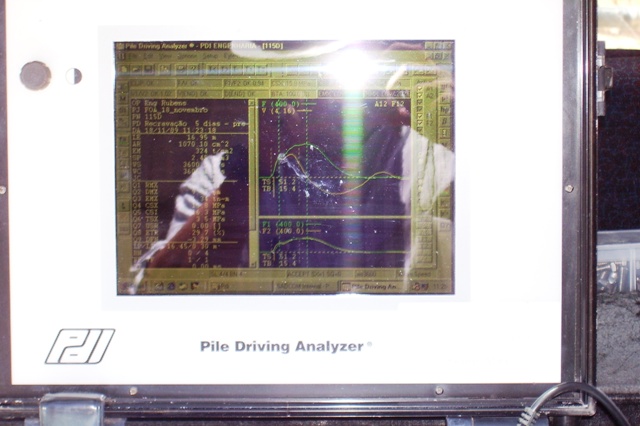

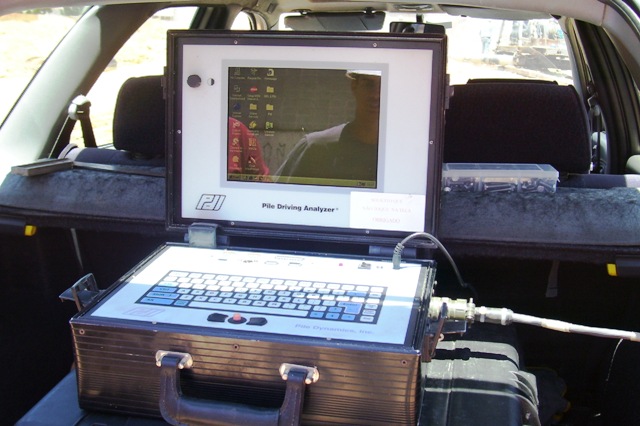

-Foto em 18/11/09 – Equiparmento para execução da prova de carga dinâmica.

-Foto em 18/11/09 – Executando prova de carga.

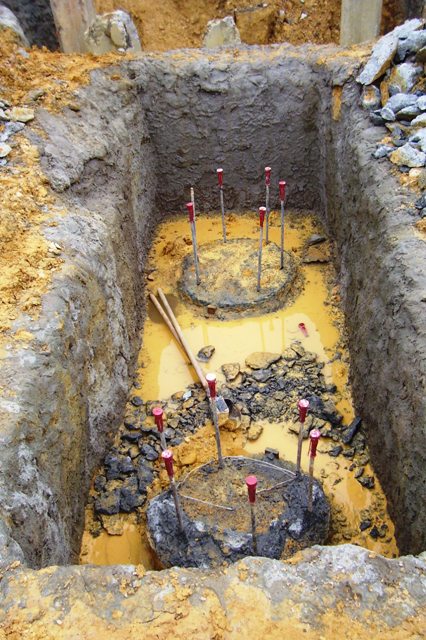

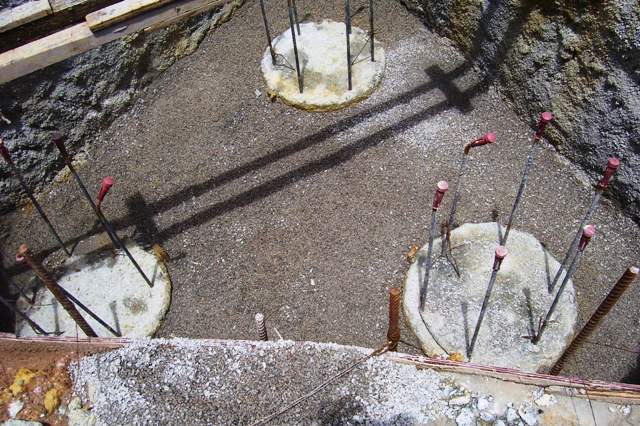

-Foto em 09/12/09 – Arrasada estacas hélice.

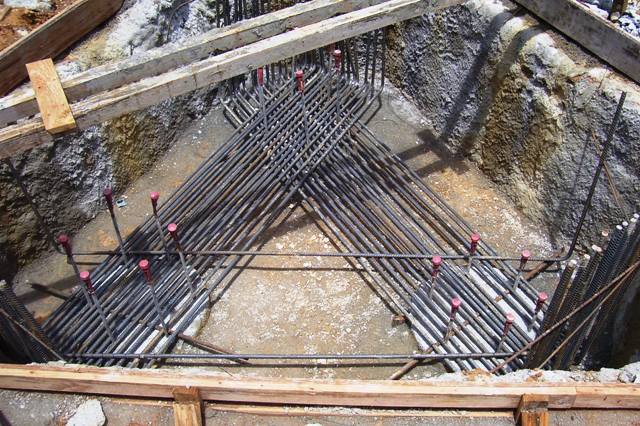

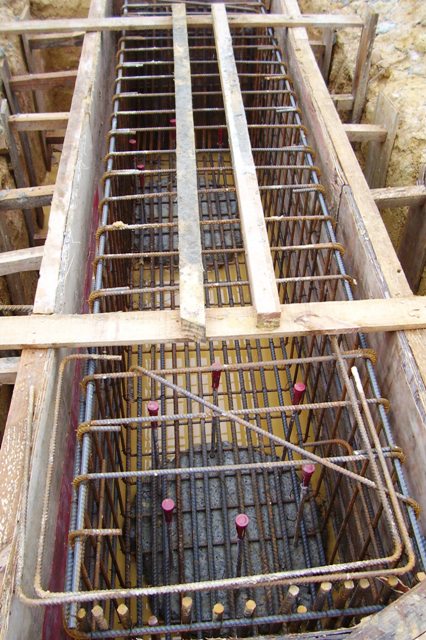

-Foto em 09/12/09 – Bloco armado.

-Foto em 08/01/10 – Arrasando estacas Hélice Continua.

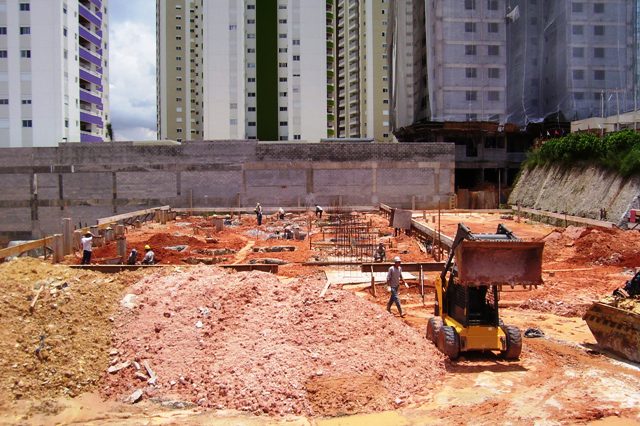

- Foto em 08/01/10 – Armado bloco de estacas hélice Continua.

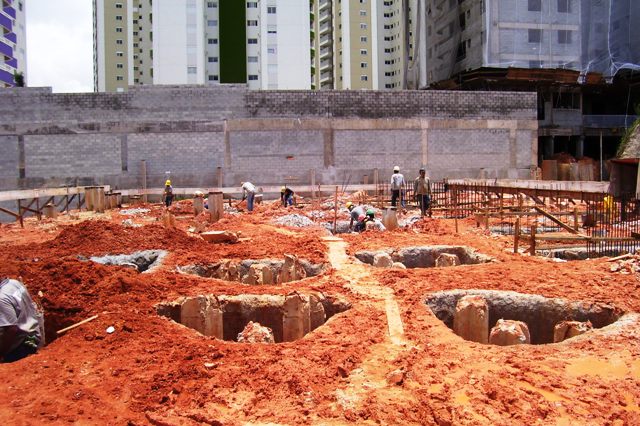

-Foto em 26/01/10 - Vista geral da execução dos baldrames e blocos.

-Foto em 26/01/10 – Escavando blocos de fundação.

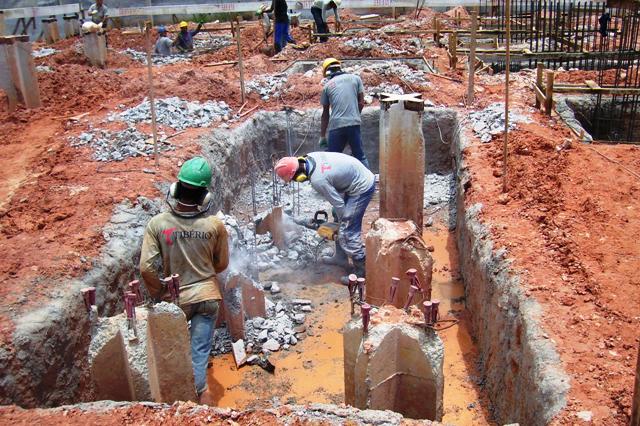

-Foto em 26/01/10 – Arrasando estaca pré-moldadas estrela.

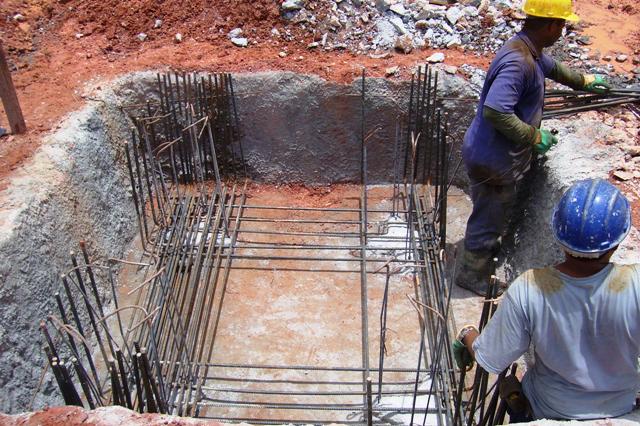

-Foto em 26/01/2010 – Armando blocos.

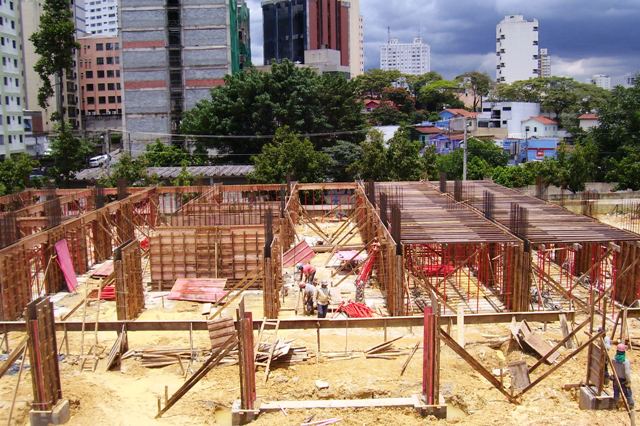

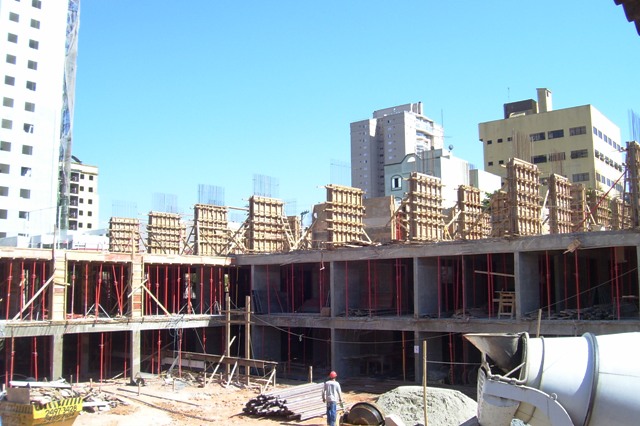

-Foto em 26/04/10 – Montando formas dos pilares do subsolo.

-Foto em 21/04/2010 – Concluída fundação e prosseguindo com a estrutura.
